Маяк ЗИ-2

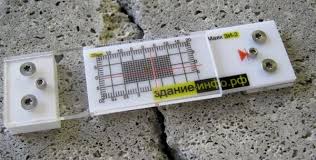

Маяк ЗИ-2 – это базовая модель Серии маяков для наблюдения за трещинами «ЗИ». Маяк ЗИ-2 обеспечивает максимальную точность измерений и позволяет выполнять наблюдения с высокой частотой. Визуальный мониторинг возможен как по вертикальной, так и по горизонтальной оси.

Точные измерения используются для определения ширины раскрытия трещины. Реперные точки для точных измерений на маяке изготовлены из нержавеющей стали А2/А4 по DIN 912 / ISO 4762, что позволяет использовать в работе металлические штангенциркули и обеспечивает возможность установки маяка в агрессивных условиях.

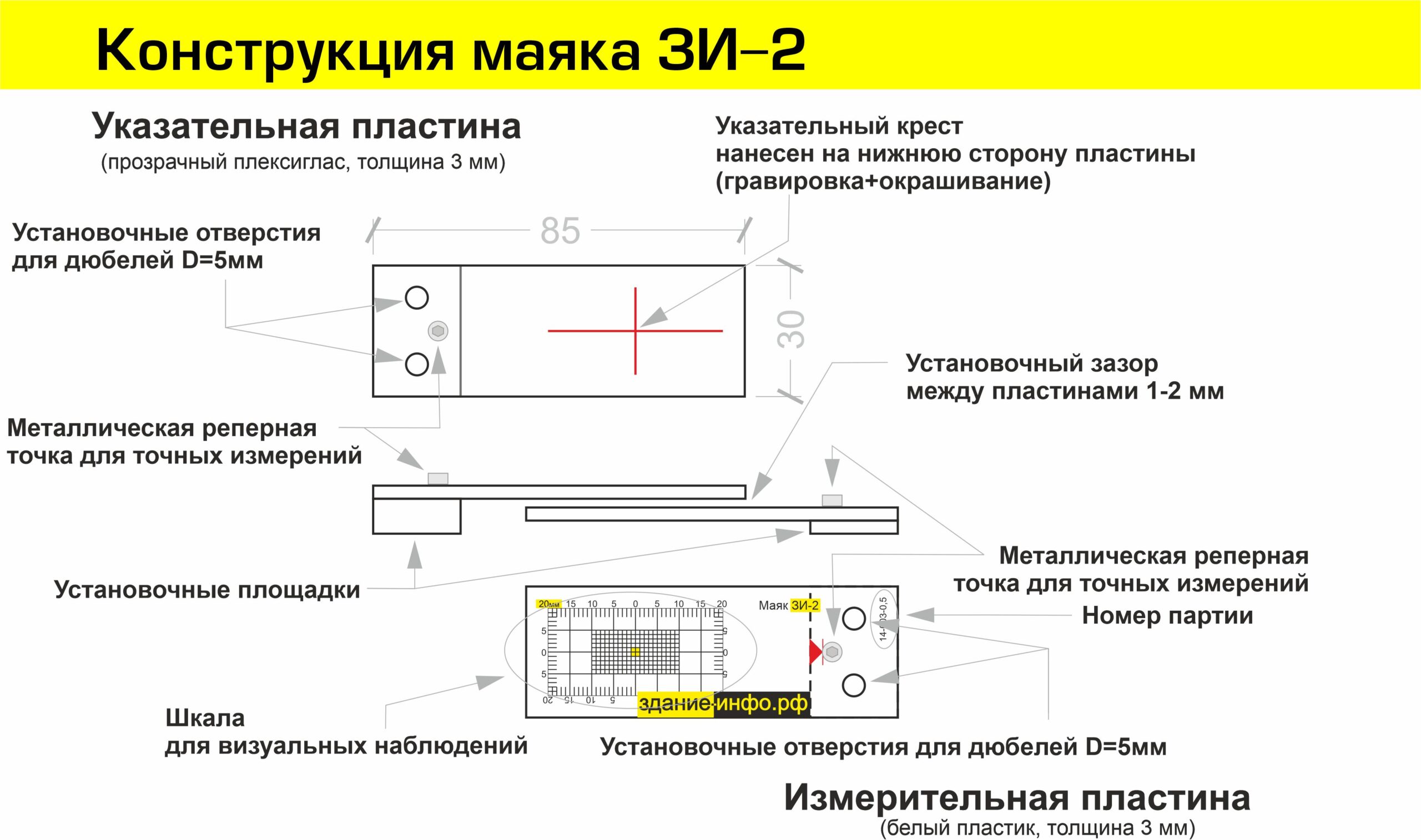

Возможность установки на неровных поверхностях обеспечивается за счет малого размера установочных площадок и зазора между пластинами маяка (подробнее на схеме, представляющей конструктивные особенности маяка ЗИ-2).

Визуальный контроль изменений

• Диапазон наблюдений по оси Х -15+20 мм
• Диапазон наблюдений по оси У -10+10 мм
• Цена деления 1 мм

Точные измерения

• Диапазон измерений по оси Х -15+40 мм
• Точность зависит от используемых для измерений приборов.  Рекомендуется применять штангенциркули цифровые (электронные) ШЦЦ-I(II)-150-0,01 ГОСТ 166-89 с точностью измерений до 0,01 мм
