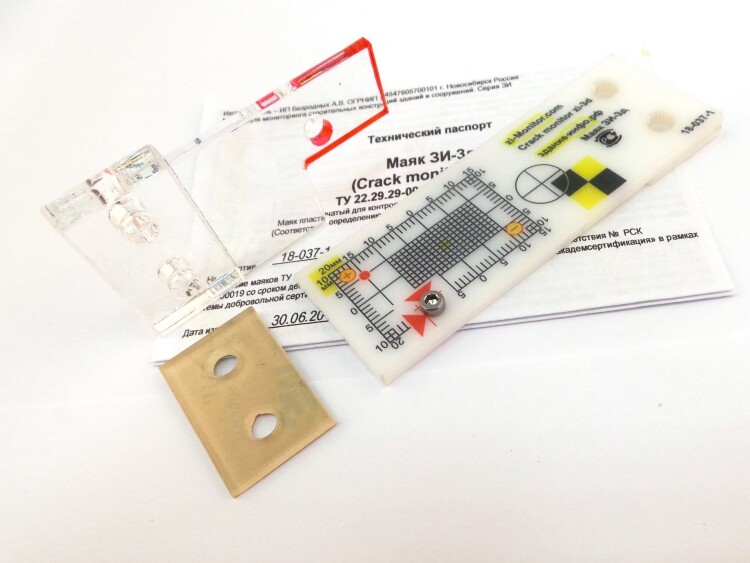

Маяк ЗИ-3д для наблюдений по трем осям
Пластинчатый маяк серии ЗИ для наблюдения за трещинами в строительных конструкциях ЗИ-3д является эксклюзивной моделью, не имеющей доступных аналогов, так как позволяет проводить точные измерения перемещений по трем осям. Конструкция маяков ЗИ-3Д, также как и в предыдущих моделях, предусматривает шкалу для визуальных наблюдений за изменениями по двум осям. Вместо указательного креста для визуального контроля используется сконфигурированная кромка прозрачной пластины. Точные измерения выполняются с использованием электронного штангенциркуля.
Маяк ЗИ-3д в первую очередь предназначен для конструкций, изменение положения которых возможно в разных направлениях.
Диапазон измерений | В отрицательном направлении | В положительном направлении |
По оси Х | -8 мм | в соответствии с возможностями измерительных инструментов |
По оси У | -8 мм | |
По оси Z | -2 мм (в зависимости установленного зазора между пластинами) |
Точность зависит от используемых для измерений приборов. Рекомендуется применять штангенциркули цифровые (электронные) ШЦЦ-I(II)-150-0,01 ГОСТ 166-89 с точностью измерений до 0,01 мм.
